鑄件冒口頸部縮孔產(chǎn)生原因，及解決方案！
發(fā)布時(shí)間： 2020-03-27 來(lái)源：洛陽(yáng)順祥機(jī)械有限公司 點(diǎn)擊：1770
鑄鐵件冒口頸部產(chǎn)生縮孔該如何處理？相信這個(gè)問(wèn)題是一個(gè)共性的問(wèn)題，很多鑄造行業(yè)人士也遇到過(guò)，如果沒(méi)有找到好的解決方案，不妨大家一起探討一下！
一、冒口頸縮孔產(chǎn)生的機(jī)理
冒口頸縮孔是指冒口中縮孔穿過(guò)冒口頸，侵入鑄件中，形成二次縮孔（內(nèi)縮孔）主要的原因是冒口頸凝固的比鑄件早，堵塞了冒口至熱節(jié)的補(bǔ)縮通道（凝固過(guò)程中從熱節(jié)依次挪移至冒口頸、冒口的液相形成的通道），使冒口中的金屬液不能對(duì)熱節(jié)凝固時(shí)發(fā)生的體積虧損進(jìn)行補(bǔ)償（補(bǔ)縮），就產(chǎn)生冒口頸縮孔。
二、冒口頸縮孔引起的原因分析
1、過(guò)長(zhǎng)的凝固時(shí)間；
2、過(guò)多的補(bǔ)縮口；
3、澆注溫度；
4、過(guò)大的內(nèi)澆口；
5、碳硅當(dāng)量過(guò)高；
6、澆注系統(tǒng)的設(shè)計(jì)；
7、內(nèi)澆口形狀。
三、解決方案
1、過(guò)多的補(bǔ)縮口
遇到這種情況，可以嘗試改進(jìn)澆注系統(tǒng)，均勻進(jìn)水，用一個(gè)大的冒口補(bǔ)縮。

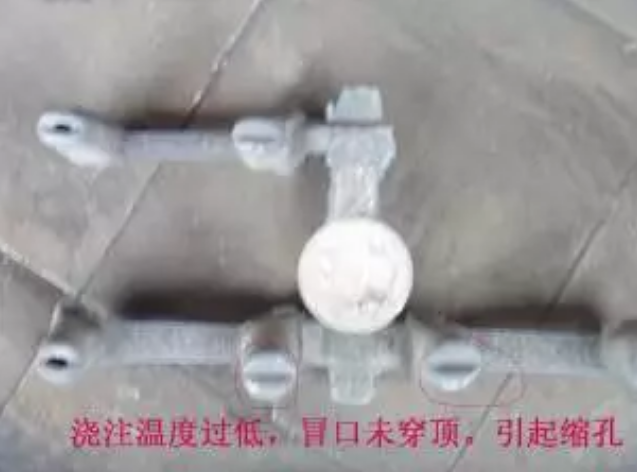

2、澆注溫度
解決方法：
在生產(chǎn)過(guò)程中控制好澆注溫度，球鐵溫度控制在1360以上，灰鐵控制在1400度以下。
3、澆鑄系統(tǒng)的設(shè)計(jì)
解決方法：合理設(shè)計(jì)澆注系統(tǒng)，特別要注意鐵水的流速及流向球鐵澆注系統(tǒng)建議比例：直：橫：內(nèi)=1：1.2-2.0：0.75
